卧式管道泵200-200i和200-200区别

卧式管道泵和立式管道泵的区别是什么?

1、外观形式不同,立式管道水泵是立着的而卧式管道水泵是横卧着。 2、连接形式不同,立式管道水泵自下而上叠加连接,卧式管道水泵纵向排列于底座上,立式管道水泵通称管道泵,电机与泵体是子口连接;卧式管道水泵是采用联轴器与电机连接,需要定期找正。 3、占地空间不同,立式管道水泵占地面积小而卧式管道水泵占用面积大。立式管道水泵组的占地比卧式管道水泵小,不一定要打基础;卧式管道水泵组设有底座,要打基础。 4、维修难度不同,立式管道水泵检修难度大,如检修叶轮需将上部全部移去后方能进行;而卧式管道水泵相对容易,如IS型管道水泵只要将进口管移去就能进行叶轮检修。 5、安装形式不同,立式管道水泵为整体连接,安装较

卧式管道泵和立式管道泵的区别有哪些

首先,从性能上来说,水力基本上是相同的,都是离心泵的范畴。所以从性能上不好区分。

从结构特点上,两种泵从外形上都能看出来,是不同的哦(好像是废话啊)。

从选择上来说的话,大部分人会喜欢用卧式单级离心泵,主要是因为卧式泵简单,易维修和维护。而立式长轴泵维修麻烦,每次维修时都需要起吊起来。而且长轴泵时间久了需要更换液下的滑动轴承,如果不更换,那么可能导致的后果就是轴离心力越来越大,导致轴跳动值变大,如果不及时更换,将造成机械事故。而且安装时要保证绝对的水平安装。

既然有这么多的缺点,那为什么还会选择立式长轴泵呢?第一,立式长轴泵多用于不能倒灌的安装在地下槽罐的工况。或者是现场没有空地为卧式自吸泵做基础,只能用立式长轴泵放在槽罐上。第二,卧式自吸泵受到的局限有很多,自吸高度不能超过5米,介质不能过于粘稠,进口不能有漏气的地方。所以,在不具备上述条件时也只能选择用立式长轴泵。第三,如果普通的卧式泵(不是自吸泵)自吸能力很差,根本无法从下面的槽罐里抽出介质。所以卧式泵和长轴泵是不具备可比性的。倒是卧式自吸泵和立式长轴泵有的一比。

长轴泵对于介质的要求:最好是不含颗粒或含有少量微小颗粒。清洁介质当然更好。呵呵。具体情况要具体分析。

1、立式离心泵,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。

2、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。

3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地延长机械密封的使用寿命。

4、安装检修方便,无需拆动管道路系统,只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

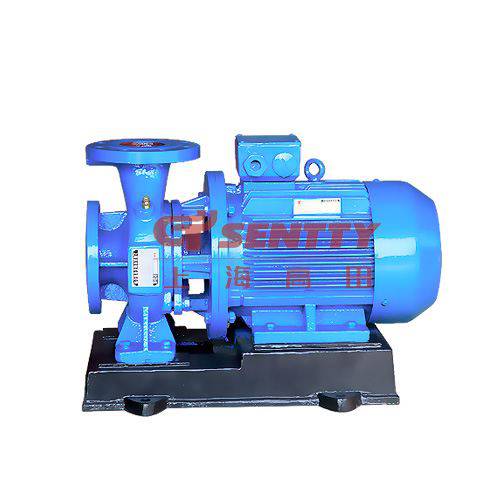

卧式离心泵运行平稳,使用寿命长。进出口可以成90度安装。

1.外观形式不同,立式泵是立着的而卧式泵是横卧着。

2.连接形式不同,立式泵自下而上叠加连接,卧式泵纵向排列于底座上。

3.占地空间不同,立式泵占地面积小而卧式泵占用面积大。

4.维修难度不同,立式泵检修难度大,如检修叶轮需将上部全部移去后方能进行;而卧式泵相对容易。

5.安装形式不同,立式泵为整体连接,安装较易;而卧式泵安装后需进行精度调整。

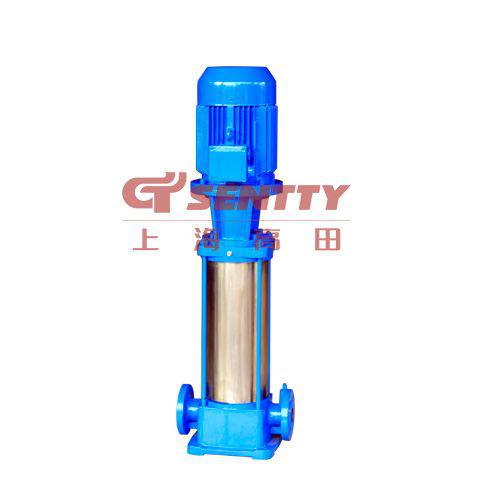

立式管道泵分为立式多级离心泵和立式单级离心泵,一般小流量,高扬程用立式多级离心泵(建筑给水系统常用),流量扬程比较均衡的一般选用立式单级离心泵(闭式循环系统常用).

大流量低扬程用卧式泵(建筑空调系统常用),占用很大空间.立式单级离心泵是管道安装直接安装到管道上,不占空间,但泵功率一般情况不超过75KW,否则可能对管路冲击比较大.一般不好留备用泵.

卧式管道泵则要求安装机座,一般是单级端吸式/双吸式管路下进上出/水平进出,进口管径大于出口管径,功率可以做很大,效率高于立式泵,对管路冲击比较小.大泵一般建议使用卧式.

总之立式管道泵不占空间,但功率不适宜做的太大,卧式占地方,但效率高,功率可以放很大.

立式管道泵分为立式多级离心泵和立式单级离心泵,一般小流量,高扬程用立式多级离心泵(建筑给水系统常用),流量扬程比较均衡的一般选用立式单级离心泵(闭式循环系统常用).

大流量低扬程用卧式泵(建筑空调系统常用),占用很大空间.立式单级离心泵是管道安装直接安装到管道上,不占空间,但泵功率一般情况不超过75KW,否则可能对管路冲击比较大.一般不好留备用泵.

卧式管道泵则要求安装机座,一般是单级端吸式/双吸式管路下进上出/水平进出,进口管径大于出口管径,功率可以做很大,效率高于立式泵,对管路冲击比较小.大泵一般建议使用卧式.

总之立式管道泵不占空间,但功率不适宜做的太大,卧式占地方,但效率高,功率可以放很大.

水泵型号的字母分别代表什么?

水泵型号的字母所代表的含义如下:

B:单级单吸悬臂式离心泵。

D:节段式多级泵。

DG:节段式多级锅炉给水泵。

DL:立轴多级泵。

DS:首级用双吸叶轮的节段式多级泵。

F:耐腐蚀泵。

JC:长轴深井泵。

KD:中开式多级泵。

KDS:首级用双吸叶轮的中开式多级泵。

QJ:井用潜水泵。

QX.:单相干式下泵式潜水泵。

QS:充水上泵式潜水泵。

QY:充油上泵式潜水泵。

R:热水泵。

S:单级双吸式离心泵。

WB:高扬程横轴污水泵。

Y:液压泵。

YG:管道式液压泵。

ZB:自吸式离心泵。

目前离心泵产品型号一共有32种,分别是:

SG管道离心泵、ISW卧式管道离心泵、QDLF不锈钢多级离心泵、GC锅炉给水离心泵、

DL立式多级离心泵、GDL多级管道离心泵、PBG屏蔽式管道离心泵、YG立式管道油泵、

ISWR卧式热水泵、ISWH卧式化工泵、ISWB卧式管道油泵、ISG立式管道离心泵、

IRG立式热水循环泵、IHG立式管道化工泵、ISGB便拆式管道离心泵I、SGD低转速离心泵、

ISWD低转速离心泵、IS单级单吸清水离心泵、IH单级单吸化工离心泵、FS卧式玻璃钢离心泵、

S型玻璃钢离心泵、GBW浓硫酸离心泵、FSB型氟塑料合金离心泵、AFB、FB耐腐蚀离心泵、

TSWA卧式多级离心泵、ZX自吸式离心泵、S、Sh单级双吸离心泵、LG高层建筑给水多级离心泵、

CDLF不锈钢立式多级离心泵、D多级离心泵、CYZ-A自吸式离心泵、IHF氟塑料合金化工离心泵。

下面以ISG管道离心泵为例简单的讲一下离心泵型号中各部分所表示的含义。

ISG系列立式管道离心泵共分为ISG,IRG,GRG,IHG,YG,ISGD六个类别。

ISG为单级单吸管道离心泵,IRG单级单吸热水管道离心泵,GRG单级单吸高温管道离心泵,,IHG单级单吸化工泵,YG单级单吸管道离心油泵,ISGD单级单吸低转速离心泵。

ISG50-160(I)A(B)

ISG表示ISG型立式单级单吸离心泵。

50表示泵进口公称直径和出口直径,单位为MM。

160表示叶轮名义外径,单位为MM。

(I)表示流量分类。

A表示叶轮第一次切割。

B表示叶轮第二次切割。

ISGB型便拆立式管道离心泵,ISGB便拆立式离心泵。ISGB150-50(I)(A)(B)(C)

ISGB又分三种型号,分别表示为:ISGB便拆立式离心泵,IRGB便拆立式热水泵,IHGB便拆立式化工泵,YGB便拆立式油泵。

150表示泵进口公称直径和出口公称直径,单位为MM。

50表示离心泵的额定扬程,单位为M。

(I)表示流量分类。

(A)(B)(C)分别表示叶轮经过第一次切割,第二次切割,第三次切割。

ISW型卧式管道离心泵:ISW150-160(I)A(B)

卧式管道离心泵共有五种型号,分别是:ISW卧式离心泵,ISWR卧式热水离心泵,ISWH卧式化工离心泵,ISWB卧式防爆离心泵,ISWHB卧式防爆化工离心泵。

150表示离心泵的进口公称直径和出口公称直径,单位为MM。

160表示叶轮名义外径,单位为MM。

(I)表示流量分类。

A(B)分别表示叶轮经过第一次切割和第二次切割。

排污泵系列型号意义

Q:潜水W:排污G:管道Y:液下N:泥浆Z:自吸L:立式

AS:撕裂JY:搅匀P:不锈钢B:防爆

QW(WQ)无堵塞潜水式排污泵

扩展资料:

液体泵分类:

1、按泵轴方向可分为卧式、立式、斜式

2、按壳体剖分型式分为径向剖分式和轴向剖分式

3、按级数分为单级和复级

4、按吸入形式分为单吸和双吸

5、按水泵形式分各中心支承式,管道式、共座式、分座式、可移式

6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式

7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式

8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式

9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵

10、按材质不同分为:铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵

11、按结构形式分为离心泵,隔膜泵,齿轮泵,柱塞泵,往复泵,真空泵,喷射泵

参考资料:

百度百科——水泵

管道离心泵与卧式离心泵的区别?

肯富来认为管道离心泵有简称管道泵,有立式和卧式两种结构形式。卧式离心泵,顾名思义,主轴位置是水平的,安装方式也是水平放置。所以,说到区别的话,卧式离心泵包含管道泵,但是有不完全包含管道泵。

立式管道泵200-250(i)中i表示什么

ISG表示:泵的类别

200表示:泵进出口公称直径(mm)

250表示:叶轮名义外径(mm)

i表示:流量分类

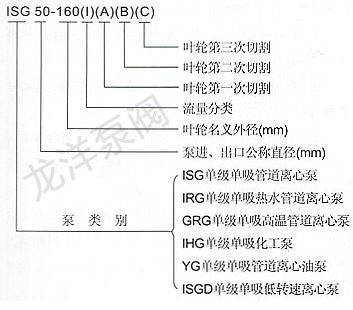

ISG200-250(i)管道泵型号意义图:
