螺母中的S、M、E是什么意思,各是什么的尺寸?
S是螺母六个侧面中两相对平行面的尺寸
M是螺纹的大径尺寸
E是螺母相对顶点的距离尺寸
螺母是将机械设备紧密连接起来的零件,通过内侧的螺纹,同等规格螺母和螺栓才能连接在一起,例如M4-P0.7的螺母只能与M4-P0.7系列的螺栓进行连接(在螺母中,M4指螺母内径大约为4mm,0.7指两个螺纹牙之间的距离为0.7mm)。
美制产品也同样,例如1/4-20的螺母只能与1/4-20的螺杆搭配(1/4指螺母内径大约为0.25英寸,20指每一英寸中,有20个牙)。
扩展资料:
螺母的工作原理是采用螺母和螺栓之间的摩擦力进行自锁的。但是在动载荷中这种自锁的可靠性就会降低。在一些重要的场合我们就会采取一些防松措施,保证螺母锁紧的可靠性。
其中用锁紧螺母就是其中的一种防松措施。锁紧螺母也有三种:
第一种是用两个一样的螺母拧在同一支螺栓上,在两个螺母之间附加一个拧紧力矩,使得螺栓连接可靠。
第二种是专用的防松螺母,需要和一种可以防松垫片一起使用。专用的防松螺母不是六角螺母,而是一中圆螺母,在螺母的圆周上开有3个、4个、6个或者8个缺口(视螺母大小和生产厂家产品系列不同而异),这几个缺口既是拧紧工具的着力点,又是防松垫片卡口的卡入处。
第三种是在螺母的外圆表面至内圆螺纹面钻有贯穿的螺纹孔,用来拧入小直径的沉头螺钉,目的是给螺纹施加一个向心方向的力,防止锁紧螺母松开。较好的锁紧螺母在螺母的内圆面镶有与该锁紧螺母螺纹一致的铜制小块,用于避免径向顶紧螺钉直接与被锁螺纹接触而损坏后者。这种锁紧螺母在旋转运动类零件的轴端锁紧场合逐步开始应用,比如滚珠丝杠安装端轴承的防松。
参考资料来源:百度百科-螺母
百度百科-六角螺母
平常所说的M3/M6/M8等螺母,这个M和后面的数字分别代表什么?
字母代表螺纹种类,数字代表公称直径。完整的标注还应该包括,牙距,螺纹长度,旋向,必要
时要标注螺纹配合公差,制造公差等级和螺母螺丝的表面处理。
公称直径:螺纹尺寸的直径,指螺纹大径的基本尺寸。
大径:与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径。(外螺纹用d、内螺纹用D表示)
小径:与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径。(角标标上1)
中径:母线通过牙型上沟槽和凸起宽度相等的地方的假想圆柱的直径。
M48×1.5表示:公称直径为48mm,螺距为1.5mm,右旋的细牙普通螺纹。
螺母如何表示?M8中的M和8分别是什么意思?
母的表示方法用" M " 表示,M8中的"M"是公制螺纹代号,8是螺纹的公称直径。
螺母依据属性主要有国标(GB)、德标(DIN)、国际标准(ISO)、日标(JIS)、美标(ASTM/ANSI)等标准。其中、国标、德标、日标用M表示(例如M8、M16),美制、英制则用分数或#表示规格(如8#、10#、1/4、3/8)。
螺母的工作原理是采用螺母和螺栓之间的摩擦力进行自锁的。但是在动载荷中这种自锁的可靠性就会降低。在一些重要的场合我们就会采取一些防松措施,保证螺母锁紧的可靠性。其中用锁紧螺母就是其中的一种防松措施。
锁紧螺母也有三种:
第一种是用两个一样的螺母拧在同一支螺栓上,在两个螺母之间附加一个拧紧力矩,使得螺栓连接可靠。
第二种是专用的防松螺母,需要和一种可以防松垫片一起使用。专用的防松螺母不是六角螺母,而是一中圆螺母,在螺母的圆周上开有3个、4个、6个或者8个缺口,这几个缺口既是拧紧工具的着力点,又是防松垫片卡口的卡入处。
第三种是在螺母的外圆表面至内圆螺纹面钻有贯穿的螺纹孔(一般是2个,在外圆面呈90分布),用来拧入小直径的沉头螺钉,目的是给螺纹施加一个向心方向的力,防止锁紧螺母松开。
M10螺丝 M是什么意思?10又是什么意思?
M:普通螺纹。
10:螺杆表示螺纹大径(即螺纹的顶端)为10mm,螺母表示螺纹槽的直径。
17表示螺杆(或螺母)六方的对边距离是17mm。就是说扳手开口为17mm时正好能卡住螺杆(母)的六方。
扩展资料:

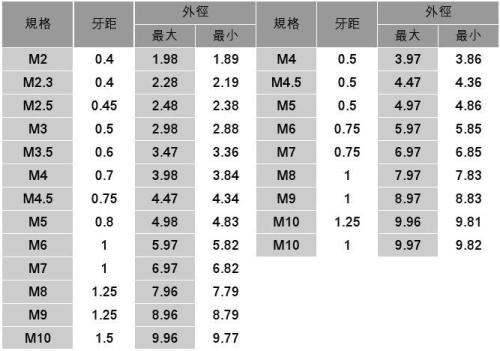

螺栓尺寸规格表
1、六角头螺栓
本标准规定了螺纹规格为M1.6~M64,性能等级为5.6、8.8、9.8、10.9、A2-70、A4-70、A2-50、A4-50、CU2、CU3和AL4级、产品等级为A和B级的六角头螺栓。
A级用于d=1.6~24mm和l≤10d或l≤150mm(按较小值);B级用于d>24mm或l>10d或l>150mm(按较小值)的螺栓。
如需其他技术要求,应从现行标准(GB/T196、GB/T3106、GB/T3098.1、GB/T3098.6和GB/T3103.1)中选择。
2、六角头螺栓 全螺纹
本标准规定了螺纹规格为MI.6~M64,性能等级为5.6、8.8、9.8、10.9、A2-70、A4-70、A2-50、A4-50、CU2、CU3和AL4级、产品等级为A和B级的六角头螺栓。
A级用于d=1.6~24mm和l≤10d或l≤150mm(按较小值);B级用于d>24mm或l>10d或l>150mm(按较小值)的螺栓。
注:这种产品除制成全螺纹,并且作为商品长度规格的公称长度可达200mm外,其余与GB/T5782相同。
如需其他技术要求,应从现行标准(GB/T196、GB/T3106、GB/T3098.1、GB/T3098.6和GB/T3103.1)中选择。
参考资料:百度百科词条--螺丝规格表
