介绍一本有弯头放样的书籍？
弯头三通大小头的放样
目前多是在电脑上用软件
钢构CAD
几秒钟内就可以轻松自动化展开放样整体出下料图
天圆地方等等都很方便
请问手工制作虾米腰弯头怎么做
手工放样步骤：（以一节为例，其余方法相同）1）先按实际尺寸画出弯头侧面投影。包括接缝线。2）按线把每一个封闭线框图形分割成独立的图形。（可以裁剪，也可以单独再画。3）取一个图样，（将中心线垂直的设置）画在另一张纸上，沿图样高度画两条上下平行的横线，并与中心线垂直，长度正好是图样直径的圆周长。（封闭的长方形）4）将图样垂直方向作等分，并作好标记，然后将这些等分线垂直的画到刚才画的展开的长方形内，注意展开图上的点一定要对应投影图样上的点。5）将图样上斜线沿水平方向作等分。并平行的拉到展开的图样上，并对应相应的点。把展开样上得到的交点圆滑连接，就是展开的曲线。等分作的越密，曲线越准。6）放出咬口的量，和板厚处理。弯头下料必须知道弯曲半径，厚度、几节。
90度虾米腰弯头的画图方法，要有详细步骤的，谢谢大家了，急用有副图片就好了，要详细的制作步骤。
首先要计算出两头小节的角度：（90/(4-1))/2=15
当然还必须有弯头直径以及弯曲半径。

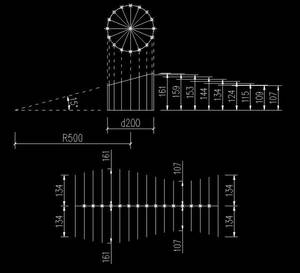

我随便画个示意图你看看！
虾米腰弯头的制作方法和详细的图纸
虾米腰是管件中弯头的一种，虾米腰弯头很常用，下料制造很简单，但传统方法对现在工业的大管径弯头就操作困难，且很难保证精度。 现可利用计算机制图放样计算出各点处素线长度，然后将卷管按同样的份数等份，在素线上用计算出的长度截取线段，连接端点即可画出切割线。 壁厚处理方法：放样时，先划理论切割线，然后根据壁厚确定最高、最低点（开出坡口后）切割线的位置，将两点连线后再计算各等分点素线的长度，在卷管上划线切割，组对后就可以保证所需的角度。国家标准为S02403钢制管件建筑标准。材质一般为碳钢、不锈钢及合金钢。在日常施工中，虾米腰弯头比用原管及中板焊制的弯头使用要少虾米弯头看似复杂，实则简单，因为它实际就是－个大小头园锥体分多次斜切之后，将各段扭转90度再拼接起来形成的，它与多节等径弯头的制作方法－样，差别仅在于：等径弯头用直管斜切 虾米弯头则是用园锥体斜切。百度文库有详细图解。
