机械制图中，零件图与装配图的区别？
机械制图中，零件图与装配图的区别在于：

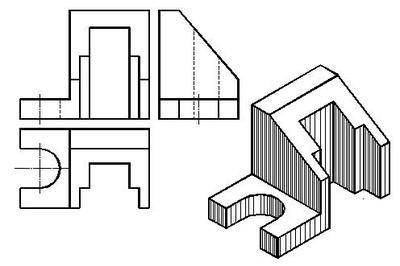

1、表达内容不同，装配图是表达机器或部件的工作原理、运动方式、零件间的连接及其装配关系的图样。而零件图是表达单个零件形状、大小和特征的图样。
2、用途不同，装配图主要用于机器或部件的装配、调试、安装、维修等场合，是生产中的一种重要的技术文件。零件图是在制造和检验机器零件时所用的图样，又称零件工作图。在生产过程中，根据零件图样进行单一零件的生产准备、加工制造及检验，零件图是指导零件生产的重要技术文件。
3、绘制方法和顺序不同，绘制装配图的步骤和绘制零件图不同的地方主要在于：绘制装配图时要从整个装配体的结构特点、工作原理出发，确定恰当的表达方案，进而画出装配图。在机器或部件的设计过程中，一般是先设计画出装配图，然后再根据装配图进行零件设计，画出零件图。
而在机器或部件的制造过程中，则应先根据零件图进行零件加工和检验，再按照依据装配图所制定的装配工艺规程将零件装配成机器或部件。
扩展资料：
机械制图应采用A类标准图纸：A类主要有：A0（1189mm×841mm）、A1（841mm×594mm） 、A2（594mm×420mm）、A3（420mm×297mm）、A4 （297mm×210mm）、A5 （210mm×148mm）等11种规格。
但必要时也允许选用所规定的加长幅面的B类和C类，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
绘制装配图，一般有以下规定：
1、装配图中所有的零、部件都必须编写序号。
2、装配图中一个部件可以只编写一个序号；同一装配图中相同的零、部件只编写一次。
3、装配图中零、部件序号，要与明细栏中的序号一致。
4、明细栏中需标明装配后必须保证的精度以及装配时的要求，以及装配过程中及装配后必须保证其精度的各种检验方法 。
参考资料来源：百度百科—装配图
参考资料来源：百度百科—零件图
参考资料来源：百度百科—机械制图
机械制图关于零件图装配图的学习
一、装配图的作用和内容 在生产一部新机器或部件（以后通称装配体）的过程中，一般要先进行设计，画出装配图，再由装配图拆画出零件图，然后按零件图制造出零件，最后依据装配图把零件装配成机器或部件。 在对现有机器和部件的安装和检修工作中，装配图也是必不可少的技术资料。在技术革新、技术协作和商品市场中，也常用装配图体现设计思想，交流技术经验和传递产品信息。 图7－26是铣刀头的装配图。一张完整的装配图应具有下列内容： 图7-26 铣刀头装配图 1．一组视图 清晰地表示出装配体的装配关系、工作原理和各零件的主要结构形状等。 2．必要的尺寸 包括装配体的规格、性能、装配、检验和安装时所必要的一些尺寸。 3．
机械制图中零件图与装配图的相同之处与不同之处是什么？？
相同之处： 1、都有视图进行结构表达， 2、都采用正等投影法进行视图表达 3、都有尺寸 4、都有技术要求和标题栏 不同之处 1、零件图表达的是某个零件的结构、尺寸等 装配图时表达多个零件的结构、装配关系和尺寸等 2、零件图中的尺寸要求完整，装配图则只要标注装配体的整体尺寸、装配尺寸等 3、零件图中零件的结构均需表达清楚，如倒角；装配图中零件的这些小结构可以省略不表达 4、装配图中有零件序号、明细栏，零件图中没有此项内容
什么是零件图和装配图
是问他们的区别吗？ 零件图：零件是机械构成的最小单位，零件图要求标明零件的所有尺寸（或者通过已标明的尺寸计算出其他尺寸）。 装配图：首先：装配是将机械的所有零件组装起来，成为一整台机器 其次：装配图是将机械零件在机械中的位置清晰表达，通过剖切线表达机械的内部结构，区别于零件图，装配图要求标明重要部位的公差配合、装配尺寸和机械的整体尺寸（方便包装、安装、布局）、技术要求等。
机械制图里的装配示意图和装配图有何区别，各有什么要求
示意，示意，故名思意，是示意怍的，他表达了机械装配完成后的，各工件，部件的相对位置，结构情况，用以确定装配次序，装配工艺过程，所用设备，工具，人员等等，装具图也不是乱划的，各部件的划法是有专门规定的，（各行业规定不太一样，这点少数人好象不清楚）。 装配图是按制图标准规定，完整精确，一丝不苟的作，同时所有的标注要完整，如外形尺寸，配合等级。示意图意在表达各装配件之间的关系，比较简约，各元件常用简单的约定符号表示，标注一些主要的装配尺寸等。装配图则是严格按标准规定来制图，元件及装配表达得清楚明确，提出制作的技术要求，等等。
