求自动往复循环控制电路图
（1）接触器，时间继电器，各2个.限位 3个，两位旋纽开关1个。 （2）接触器，时间继电器，各2个.磁性接近开关 3个，中继3个，两位旋纽开关1个。用PLC,电磁阀,继电器和气缸设计电路来控制气缸的往复运动（最简单的往复运动），求接线图和电路图

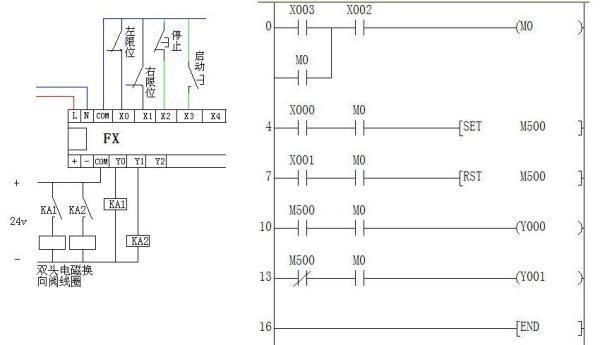

要求如下图所示：
说明：其中X000为左限位，X001为右限位，X002为停止按钮，X003为启动按钮，；Y000为继电器KA1输出，Y001为继电器KA2输出。
工作原理：当X003得电后，M0得电自锁，气缸左限位X000为闭合状态，置位M500，Y0得电，KA1得电闭合，双头电磁换向阀A得电，气缸伸出。
气缸伸出到位后右限位X001得电，复位M500，Y000断电，Y001得电，KA2得电，双头电磁换向阀得电B得电，气缸缩回。
气缸缩回到位，气缸左限位X000为闭合状态，重复3,4步骤，则气缸进行往复运动。
跪求 双脚踏钢筋弯箍机接线图三个交流接触器，三个行程开关.电路图
这个电路由三个交流接触器和三个行程开关开关及两个脚踏开关组成的电路，控制一只电动机作往复运动来完成90度和135度的行程运转。
电路都是一样的百度随便找就可找到。关键是要对工作程序的理解。电路图是根据工作程序设计的。脚踏板一个是弯字90度正转运行。到90度时有行程开关限制正转并且接通反转接触器反转止起动位置停止。
脚踏板第二个是135度正转运行。当到135度时行程开关限制正转并且接通反转接触器，反转运行至开始起动位置停止。设计共三个接触器。前进90度和135度两个接触器。还有一个反转接触器都是相互互锁运行。这样你就可以理解清楚了。
安全要求
手工弯曲成形安全要求：
用横口扳子弯曲粗钢筋时，要注意掌握操作要领，脚跟要站稳，两脚站成弓步，搭好板子，注意板锯，板口卡牢钢筋，弯曲时用力要慢，不要用力过猛，防止板子扳脱，人被甩倒。不允许在高处或脚手架上弯曲粗钢筋，避免因操作时脱扳造成高处坠落。
以上内容参考：百度百科-钢筋弯曲机
电路图中，KT代表什么？
KT是时间继电器。
你这个电路图的X是时间继电器线圈的图形符号。
系(通电延时)时间继电器，通电延时就是线圈通电后，常开和常闭触点延时后才动作，线圈断电后立即复位。还有是带瞬时触点的时间继电器。

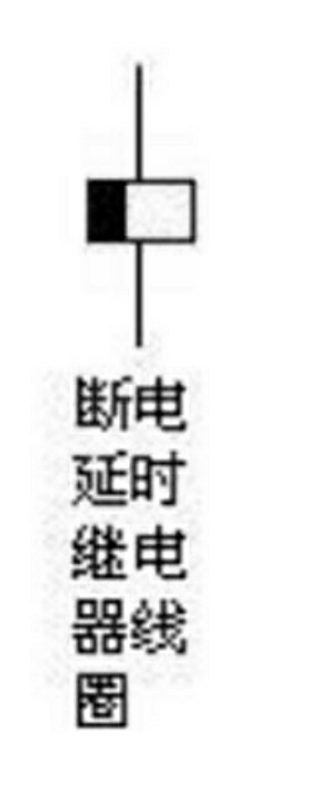

而(断电延时) 继电器的图形符号是X变成黑色。
断电延时就是线圈通电后，常开和常闭触点立即动作，线圈断电后延时工作。
触点圆弧开口方向是动作方向。
时间继电器图形符号就这两种，X是通电延时，黑是断电延时。记住通电断电就行。
