你好,天正图案管理新建的图案是保存在哪里了?

CAD填充图案路径存放在哪里啊??

CAD填充图案路径存放在“support”文件夹里,具体找到CAD填充图案文件夹的操作步骤如下:

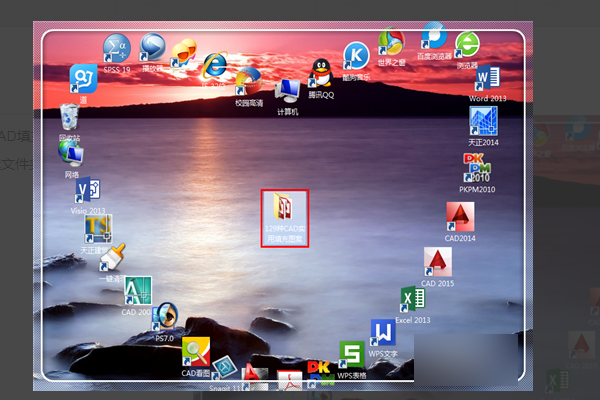

1、首先我们打开电脑浏览器下载CAD填充图案,下载完毕后将填充图案文件解压到桌面上备用。

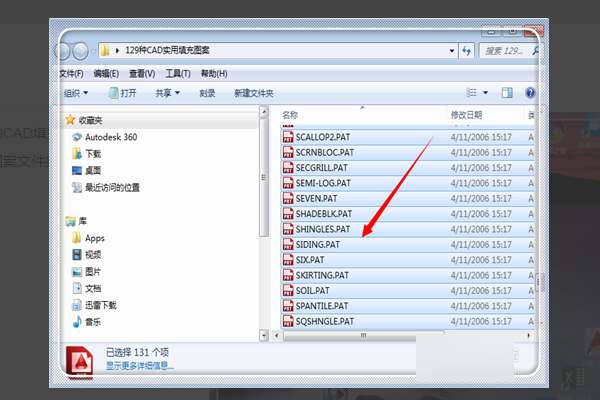

2、我们点击进入到填充图案文件夹中,使用“ctrl+A”选中文件,再使用“ctrl+C”复制所有的填充图案文件。

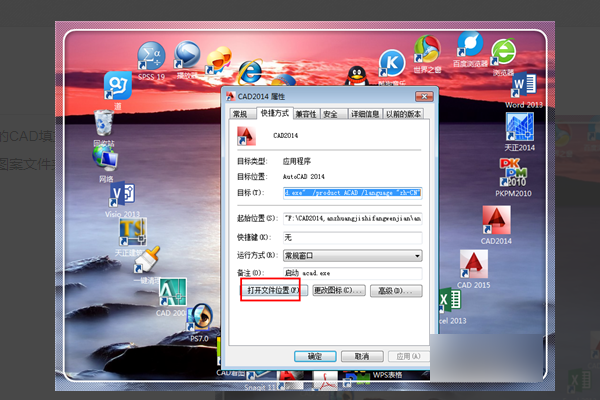

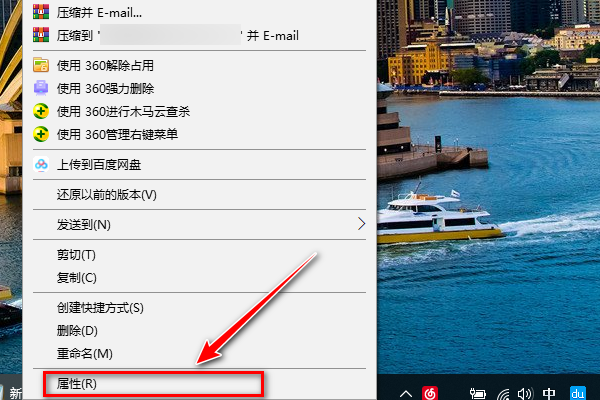

3、然后我们在桌面上右键点击所需要安装填充图案的CAD图标,在弹出来的界面上选择“属性”选项。

4、然后软件会弹出属性界面,我们点击左下方的“打开文件夹位置”选项,找到安装文件夹的位置。

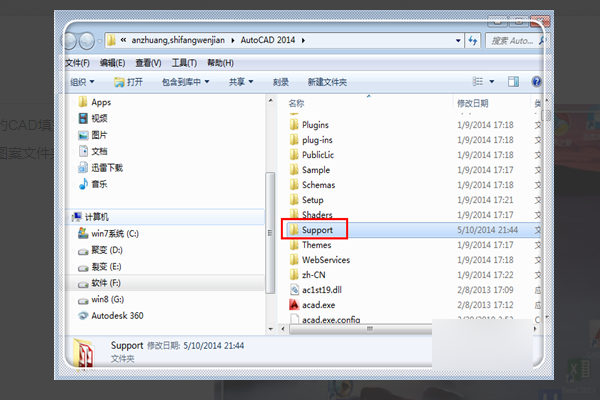

5、然后我们会进入CAD2014安装文件夹,找到并点击“support”文件夹进入。

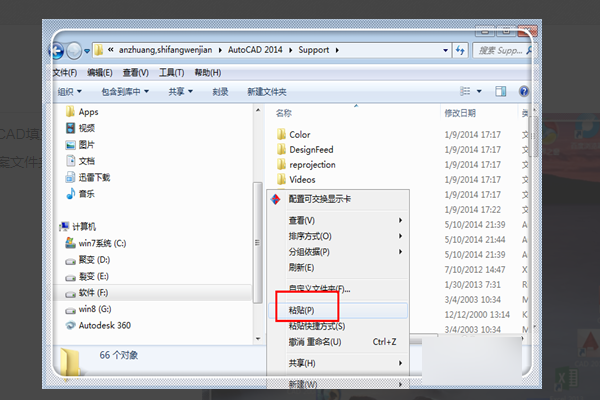

6、进入“support”文件夹中后右键点击,选择“粘贴”,将刚才复制的填充图案粘贴到里面即可。

CAD天正填充图案文件夹在那个里的

Q7. 为何安装天正插件后出现填充丢失? 一些设计单位在没有天正8的电脑下安装了天正插件TPlugIn,但是打开天正8图形文件,发现丢失填充图案的问题。 原因是该机器的Acad系统也没有天正8提供的图案文件,天正插件也不敢随便覆盖用户原有的图案文件,解决方法: 把天正sys下的acad*.pat共2个图案文件复制到autocad的sys下。

天正床的图案在哪里找

1、打开天正建筑,进入图纸绘制界面。
2、在右边的工具栏中找到图块图案,并且点击。
3、在图块图案的下拉菜单中找到通用图库,并且点击。
4、弹出天正图库管理系统,点击plan前面的加号。
5、出现了平面图库的目类,找到平面家具,并且点击。
6、找到床具的图案,双击并插入到图纸中即可。

天正——新图入库

绘图时候,我们会经常用到现成的图块。有时候复制粘贴就能轻松搞定,有时候则需要用到scale命令,整体将图块儿进行缩放。而当我们需要只改变图块的长边或者短边其中一个尺寸的时候,就可以用到“新图入库”的功能了。你可以在天正菜单的“图块图案”>“通用图库”中找到“新图入库”的按钮。(图中红色方框的位置)接下来按照提示完成操作即可。 Tips:在操作过程中需要选择母集的时候,就选择一个现成的或者是自己新建一个都可以。 可能,你也发现了,这个构件入库的功能和原生的CAD中的“动态块”功能。只是在打成块儿之后的工序,天正的“构件入库”功能显得简单了很多。 —————————————————(分割线) 这种

天正建筑石头的图块在哪里

您好。打开电脑上安装的天正建筑软件,然后在工具栏里找到“块”菜单选项,这时我们找到“块”菜单选项以后,然后点击块菜单里面的“创建”按钮,当我们点击了“创建”按钮以后,我们软件就会自动弹出一个设置框,然后我们先设置我们要创建的块的名称,然后再点击“选择对象”接下来当我们点击了“选择对象”以后,对话框又没了,然后我们可以看到我们的鼠标变成一个小正方形了以后,我们就可以选择我们要创建的块了,然后我们选择要创建的块,如下图是小编所选择的块。选择完成以后我们按一下电脑键盘上的 空格键 。当我们选择完成并按了 空格键 了以后,这个时候 软件又会打开我们之前打开的创建块的设置框,然后我们就可以看到我们选择对
