怎样鉴定良渚玉器？
1良渚古玉的仿制品，至迟在先，是玉料硬度上中物的特征，却很难瞒天过宋代已经出现，北京故宫博给我们辨别真伪提供博物10毫米间。光线也不物院就藏有一件宋仿的神人兽面纹良渚式线条，深浅也不能一致华中定良渚玉器还玉琮。明清以降，仿古之风尤盛，但对于良渚重为2.5~2.9，若用比华物可使用比重液测定的玉器的年代认识仍很模糊，因而特点，就不难明华物不见浅浮雕与仿制品无论造型、纹饰，还是制作工艺，都缺渚玉器的年代认博华切的真品的凹乏新石器时代玉器的特征，破绽明显明显，不难甄别博交杂的纤维结构，这种，不难甄别。 进入本世纪八十年代后，可看到许多小如芝物华~２毫米宽的钻沟槽。由于江苏草鞋山、张棱山、寺墩、上海福良渚玉器鉴定的几个小窍门
良渚玉器鉴定的几个小窍门
曾面纹玉琮
中国人历来喜欢玉器，我国迄今发现的最早的玉器使在内蒙古查海兴隆洼文化发现的一对白色的玉玦，表明我国在一万年前的旧石器时代晚期就开始使用和制造玉器了。中间还有河姆渡文化、罗家角文化、马家浜文化、崧泽文化都有玉器的发现，而且琢玉逐渐从制石行业分离出来，形成独立的手工业部门。中国人对于玉石的喜爱从来没有中断过。
到公元前3000年左右，出现了良渚文化，良渚文化由于在浙江余杭的良渚镇发现，所以叫良渚文化的。良渚文化遗址出土了不少珍贵文物，其中最令人瞩目的就是玉器（仰韶文化则以丰富的陶器而著名），良渚玉器数量众多，雕刻非常繁密细致，工整和谐。尤其在良渚玉器上的细细的阴刻线，其精细程度让人难以想象是五千年前的人类所做。
良渚玉钺
考古工作者比较系统地对良渚文化进行了考古发掘，因此良渚玉器的特点总结也比较系统全面。不存在太多的争论（有很多人为了搅浑水，经常在在各种媒体病毒式地宣传很多错误的鉴别口诀和知识，好令人上当。不光是在古董市场上，像医学知识，尤其在中医领域和癌症领域尤甚，在占卜风水领域也是，大量的杜撰的信息令人防不胜防）。
良渚玉曾文面纹镯式琮
良渚玉器的特点分析：
一、种类：大体有两种，一种是祭祀用的玉器；另外就是佩饰玉器。
二、良渚玉器除了玉琮、玉璧、玉镯三种单体玉器外，绝大多数是组合件，良渚玉器制作的技术比较成熟，造型规整对称，厚薄均匀，线条端正，轮廓清晰。
三、良渚玉器的体型较大（红山玉器的体型较小），上面常见浅浮雕，刻线技艺几乎空前绝后，是良渚玉器的最显著的特点。
四、良渚玉器就地取材，这是符合那个时代的逻辑的，主要用了浙江一带产的透闪石--阳起石系列的软玉（江苏溧阳的梅岭玉），质地不纯，以青色为主，少部分是黄色的，土沁后呈乳白色。另外还有附近地区产的萤石、叶腊石、石髓、绿松石等石料。这种石料的硬度在摩氏6~6.5度，比普通钢制刻刀的硬度要大，不能用这种刻刀雕刻。仿制品一般用岫岩玉仿制。

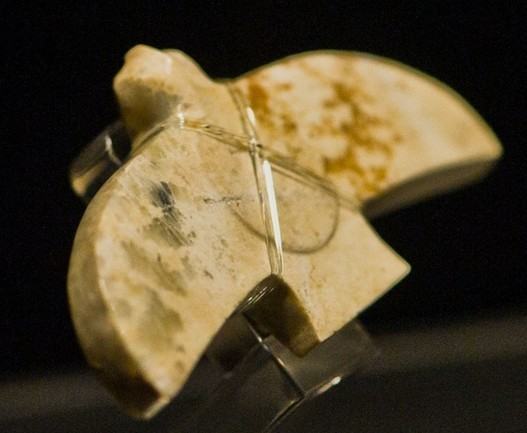

良渚玉鳖
五、一些文献说良渚玉器使用了软玉法雕刻。因为良渚玉器使用的是硬度较高的玉料，在远古时期没有高碳的合金工具，无法使用金属刻刀进行雕刻。在清代叶尔宽的《摹印传灯卷》中记载了软玉法：玉石坚硬，不易雕刻，可用荸荠数枚与木通入水煮玉一昼夜，再用明矾三厘、蟾酥三厘涂刻处，炙干，再涂，药尽为止；又法取虾蟆肥者，煎膏涂之，则柔软可刻。经过软玉法处理的玉石，玉器表面的硬度会降低一到两个摩氏硬度，就可以用金属刻刀（锟铻刀）雕刻，但是软玉法使玉器软化的程度主要在表面，也使良渚玉器的刻纹不深。在金庸写的《神雕侠侣》中王重阳和林朝英打赌，看谁能用手指在石碑上写字，林朝英就用了软玉的药。
古墓派祖师林朝英
常见的雕刻方式有三种：直接式、全遮盖式，半遮盖式。直接式是直接把玉器全部用软玉法处理，然后在上面雕刻。全遮盖式是类似染布，整个玉器用不透水的材料保护起来，然后雕刻去除较软的保护层，再用软玉法处理玉器，将软化的部分去除。半遮盖式，就是用画上的保护层保护不要雕刻的地方，要雕去的地方不保护，再进行软玉处理，如同蜡染的技艺一样。
关于软玉法的存在问题：2000年吴京山先生用“氟化钙和多种酸碱溶剂调配的试剂”对玉料进行直接式、全遮盖式、半遮盖式软玉法处理，仿制了良渚玉器的雕刻效果，并发表了《试解良渚文化玉器的雕刻之谜》的文章。但是由于强酸试剂在古代得到的可能性比较小，并且受腐蚀的仿制品的性状与实际良渚玉器的形状有差别，吴京山的这篇文章也受到不少人的质疑。
其实上面说的是不对的，哈哈哈哈哈。良渚玉器的阴刻线是反复蹭刻做出来的，金属的刻刀硬度不够，但是有很多石质刀具的硬度比透闪石高啊，具体的方式下面我们会讨论。但是就像我上面说这么多，有一些从来没有接触过的人就会信以为真，这种说法一旦出现就会被反复引用，以至于现在在网上搜索的还会找到很多。这种信息的铺垫实际为作伪来做准备的。
由于良渚文化的分布范围相对较广，我们没有办法进行完全的保护，从良渚文化被发现开始到现在，有很多盗掘现象，就有大量的良渚玉器流入私人藏家之手，甚至海外藏家，其中有很多精品玉器。但是市场上更多的良渚玉器是仿制品，因为藏家对于良渚玉器的追捧，造就了利润可观的市场，有利润的地方就一定有仿制品，上世纪九十年代起，余杭瓶窑镇就有众多的仿制良渚玉器的作坊。大部分销往香港和日本（所以日本假货特多）
这个金阁就是个假古董，复制品，真的烧掉了
辨别这些良渚玉器的真伪，了解良渚文化，以及这些玉器的来历和背景是必不可少的。
一、玉料：
上面我们讲了，良渚玉器的玉料主要使用透闪石-阳起石系列的软玉。一类是未沁色时是半透明的湖绿色，受沁后变成鸡骨白的玉料（同一块玉器上更好比较），这种玉料主要用于制作琮、钺、三叉形饰物、冠状饰物等。
另一类是未受沁色是暗绿色，受沁后变成五色斑驳的颜色，并且在玉石表面可以看到绢云母状交叉的纤维结构。这种玉料主要被用来制作较大的玉璧，从良渚早期一直使用到晚期。到良渚晚期，这种暗绿色的玉料也被用来制作高节玉琮。但早期玉琮一般用第一种玉料制作，但是早期没有这种高节玉琮。这是玉器储量发生变化的规律和玉器形制由简到繁的演变规律。
现在作伪的技术是提高了，但是玉料与以前不同了，这是一个大破绽。因为作伪必然是用便宜的东西和便宜的方式，去博取高价的东西。像那种花二十万做十万的假货的事情他们是不会去做的。
岫岩玉料
作伪的比较便宜和易得的材料就是现在辽宁还在大量出产的岫岩玉。岫岩玉的硬度是4.8-5.5度，良渚玉器的硬度在6·6.5度，更硬一些，颜色和做工可以近似，但是硬度无法模仿。
其他玉料作伪也有用硬度和颜色相似的独山玉、地方杂玉，1982年在江苏溧阳地区发现的小梅岭玉也被用来仿造。这些是新玉，成器后，还要进行染色和仿沁，这些工序的不同也成为我们进行判断的依据。
独山玉
二、沁色
良渚玉器多鸡骨白，鸡骨白是玉质受沁后失色的一种状态，实际的颜色有黄白色、白色、青白色、淡黄色等颜色，根据玉质本身的不同而有所变化。鸡骨白的玉器的沁色深入肌骨，是不透明的，不能透光。由于玉石是多种矿物质的集合体，同一块玉石的不同组成部分的钙化程度也不会一致，鸡骨白玉器表面会有一些较为稳定的物质没有受沁，就会在玉器表面保留大小不一的晶点（小如芝麻，大如豆瓣），这种晶点通常是红褐色的，用手电贴在玉器表面观察，这些晶点是透光的。由于仿制鸡骨白是用火烧或腐蚀的办法，均匀变白，这种晶点是不容易造成的，几乎在仿品上是看不到的。
用硬度较高的独山玉仿制的鸡骨白，由于硬度大，玉器表面是呈现鸡骨白的样子，但是未透入玉质，用强光照射，依然是透光的。
上面我们谈到，良渚玉器中有一种暗绿色玉质，受沁后呈现五色斑驳的沁色，这种仿制较难，太容易露馅，少见仿品。
良渚鸡骨白
三、宝光
良渚玉器，特别是在反山、瑶山、汇观山、横山等地出土的良渚玉器表面，会有一种薄薄的致密的玻璃状的光膜。使玉器呈现一种我们传统所说的：宝光，这种宝光是强烈而柔和的光泽。这是仿制品用打磨抛光上蜡所无法体现的，仿制品的玻璃光往往看起来有些刺眼。独山玉仿制良渚玉器一般不会抛光，因为独山玉表面结构不均匀，一旦抛光，表面往往不平整。
十二层玉琮高40cm直径8cm，体量就很大了，但是依然一个人可以拿动。
四、琢痕
良渚玉器的切割使用的方法是：线切割法、锯切割法，也发现用砣切割痕迹，在玉石的表面会发现凹凸不平或弧形切割的痕迹。
良渚玉器的纹饰用燧石、石英、玛瑙等石质的刀具加解玉砂与水反复琢磨而成，阴刻线条挺拔有力。钻孔采用实心钻、管钻方法，中孔多由两面对钻而留有台痕，孔璧留有旋纹，伪品常常打磨光滑。在放大镜下可观察到玉器表面的抛光面有粗细不均较顺畅的细凹线。
用石质刀具加解玉砂的方式会出现一个问题。就是石质刀具的硬度其实比玉料的硬度大不了太多，不能一次性画出很长的线条，要现在玉料上画出要雕刻的内容，再用石刀一点点沿着之前画好的图案蹭划，这样同一条线条的深浅也会不一样。直线基本可以保持平滑，而曲线就比较容易偏离原来计划的图案，在转角处就会出现跑位的痕迹。
用放大镜观察，良渚玉器上的阴线会呈断断续续的游丝状，线条边缘有崩齿痕，腐蚀而成的玉器不可能有崩齿痕。同一条线的粗细也有细微变化，变化的距离一般在4cm之内。仿制品一方面玉料硬度稍低，一方面为了快速大量制造仿品，造假者会用硬度更高的钻石刀具（一只割玻璃刀很容易获得），刻出的线痕绝对不能模仿出真品的痕迹。虽然现在很多仿品也会刻意模仿仿佛蹭划的刻线，但是由于材料和工具的不同，做出的东西认真比较，分出真伪并不难。
由于雕刻时使用的石质工具也会磨损，工具本身的刃部不会太尖锐，用放大镜观察，弦纹底部的痕迹是比较圆润的，仿品用金刚石刻刀，刻纹底部是比较尖锐的。
五、形制
良渚玉器都是手工单件制作，每件都不一样，不会成对出现。
因为《良渚文化玉器》图录大家都比较容易看到，仿制品差不多囊括了所有的形制，只是在仿制的过程中，不注意细节。为了追求更高的利润，仿制者往往会挑选有精美纹饰的琮、镯三叉形饰等来仿制，而且为了增加其美观度，会做很多画蛇添足的做法。例如现在出土的良渚玉器中，没有浅浮雕和阴划线相结合的神人兽面纹饰，仿制者问追求华丽，就凑在一起，反而是画蛇添足。还有就是追求高大，以致璧、钺、带钩越制越大、琮越制越高，竟有—人高的琮。市场上三节以上神人、兽面组合的柱状高式琮、三角、六角形的琮、刻有神徽璧、钺、镯、带钩、三叉形器、半圆形器和琮形管均为仿品，并产量大。
良渚玉琮
这件玉琮的尺寸是高5厘米，射径7.1至7.4厘米，实际是很小的，可以托在手里，太重的玉琮就失去实用性了。
良渚玉器的鉴定述要
一、 良渚古玉的仿制品，至迟在宋代已经出现，北京故宫博物院就藏有一件宋仿的神人兽面纹良渚式玉琮。明清以降，仿古之风尤盛，但对于良渚玉器的年代认识仍很模糊，因而仿制品无论造型、纹饰，还是制作工艺，都缺乏新石器时代玉器的特征，破绽明显，不难甄别。
进入本世纪八十年代后，由于江苏草鞋山、张棱山、寺墩、上海福泉山、浙江反山、瑶山等地的先后发掘，不仅扭转了对良渚玉器制作年代的认识，而且在海内外掀起了至今未衰的良渚玉器研究和收藏热潮。最近十多年来，大量的良渚玉器流入海内外收藏家之手，其中不乏精品，这是一些不法分子盗掘走私的结果。但是，流散海内外的良渚玉器更多地是新近仿制的赝品。实际上，由于高利所趋，早在十多年前，江浙地区就已经出现仿制良渚玉器的私人作坊。近两年来，随着仿制品的热销，私人作坊的发展也极迅速。到去年底，光余杭瓶窑镇一带，领有营业执照的各类玉雕作坊已不下三十家。在去年春季的旺销高潮中，不少作坊日夜开工，情形宛如服装加工厂赶制订货。赶制出来的玉器，大部分销往香港、日本等地的。所以海内外个人收藏家手中的良渚玉器大多存在着良莠不齐，真赝皆备的情况。
不过，瓶窑镇一带仿制良渚古玉的作坊虽多，但大多属滥竽充数，仿制的玉器粗糙，不值一提。真正能仿古以假乱真、混人耳目的，也仅两三家而已。笔者曾参观过一些私人玉雕作坊的制玉过程，大概与原始时代没有大的区别，但选用的质料，琢玉的工具和制玉的工艺却古今差异甚大，这就给我们辨别真伪提供了条件。
良渚古玉所用的质料有多种，其中最主要的是透闪石--阳起石系列的软玉，另外还有萤石、叶腊石、石髓、绿松石等美石。软玉系列的质料，依其纤维结构的差异，呈现出两种不同的形态，类似新疆和阗玉中“仔玉”与“山料”的差别。一类是未受沁为半透明的湖绿色受沁后为“鸡骨白”的料，这种玉料当时多用于制作琮、钺、三叉形饰、冠状饰等玉器。另一类为未受沁为不透明的暗绿色，沁后五色斑驳，肉眼常可见绢云母状交杂的纤维结构，这种玉料在良渚早期就已经被采用，主要用于制作面积较大的玉璧，个别也制作成玉琮，但制作的玉琮工艺粗率，从墓葬中出土位置看，其礼仪上的地位明显逊于采用第一种玉料制作高节琮。到了良渚晚期，可能是由于第一种玉料匮乏，第二种玉料被普遍用于制作高节琮，但玉璧的料始终没有变化。没有较纯净的“鸡骨白”是良渚玉璧质料上最基本的特征，而仿者不明，笔者所见仿制的玉璧大多在质料上存在破绽。
仿制品选用的原料主要是产于辽宁的俗称岫岩玉的似玉矿物，颜色有黄色、褐色、杂色、青绿色等。黄色、褐色、杂色的质料硬度较低，不透明，而青绿色的料硬度较高，接近摩氏6度，半透明。
由于仿制品选用的质料和良渚古玉选用的质料相差甚大，所以光从质料方面来看，就有不少地方可供鉴定时参考。首先，是玉料硬度上的差别。良渚玉器所采用的软玉硬度在摩氏6~6.5度，虽经千年埋葬，或多或少受到了不同程度的沁蚀，但其表面除完全受沁成白色石膏状剥裂的硬度较低外，其余部位经阴干脱水后硬底基本维持在原有水平，一般的钢质刀具很难刻入。而仿制者虽对其表面进行了做旧仿沁，使其特征跟出土的古玉相近，但硬度这一玉料本身具有的特征，却很难瞒天过海。
第二是玉器在透明度、光泽和颜色上的差别。透明是指玉石透过光的能力。鉴别透明度，通常以2毫米为厚度标准，但我们鉴别良渚玉器时，厚度以玉器厚度或边壁厚度为准，通常是2毫米至10毫米间。光线也不是指自然光，而是借用台灯或手电的聚光。光泽是指玉石表面反射光的强度，我国传统的玉石绝大多数是玻璃光泽。关于良渚古玉的选料，我们前面已经谈及，其软玉系列的玉器主要有两类。一类未沁前可以上海福泉山9号墓出土的那件玉琮为代表，湖绿色，若迎台灯光或贴外壁打亮手电，光线能完全透过。微沁而未完全失透的有反山12号墓出土的玉钺，瑶山2号墓出土的冠状饰等，台灯光或手电光能部分透过。上述两种状况的仿制品，可能是选料和做旧都存在相当难度的缘故，目前市场上较少见到。这种玉料在完全受沁的情况下，即成为古董界所称的“鸡骨白”。其实， “鸡骨白”是一种泛泛的称谓，特指这种受沁失透的状态，实际上玉器呈现的色彩有黄白色、白色、青白色、淡黄色等多种，这种“鸡骨白”的玉器都不能透光。但玉是多种矿物的集合体，组成玉的各类矿物在同样埋葬环境下受沁的过程和程度也并不完全一致，因而，在“鸡骨白”玉器的表面，肉眼常可看到许多小如芝麻大至豆瓣的大小不一的晶点。若用手电光贴在玉器边沿部位的这种通常为红褐色的晶点上，可看到透光。这是任何仿制品上都不能见到的现象。另外，仿制品虽有采用硬度较大的半透明玉料制成的，经做旧仿沁，表面已呈鸡骨白，但并未深入骨里，所以在手电光照射之下，仍能透光。目前，瓶窑一带仿制的良渚玉器仍以“鸡骨白” 为主，但个别作坊已采用了硬度较大的玉料，主要是来自辽宁岫岩和河南南阳的绿色玉料，利用色泽相近，硬度相近的质料特点，成器后稍作染色仿沁，来仿制桐乡、海宁一带出土的半绿半黄的半透玉器，市场销路看好，仿制良渚玉器中第二种质料的玉器在市场上不多见，这种沁前为不透光的暗绿色，沁后五色斑驳的玉器，其玉料的独特性，使仿制者很难仿得逼真。
良渚古玉，特别是反山、瑶山、汇观山、横山等地出土的玉器表面，常有薄薄一层致密的“面膜”，如同髹了一层透明的生漆，呈现出极强的玻璃光泽。这层“面膜”是制作抛光和几千年出土埋受沁的结果，也是任何仿制品不可能模仿出的特征。有些仿制品虽抛磨仔细，玻璃光强烈，但与真正良渚玉器的玻璃光泽相比，仍有较大的感官上的区别。仿品的玻璃光泽来自玉器表面，跟古玉发自骨里的强烈而柔和的光泽相比，显得浮躁和刺眼。
从质料上鉴定良渚玉器还可使用比重液测定的方法，透闪石——阳起石系列的软玉，虽多经沁蚀，但其比重仍保持在2.96~3.17，而岫岩玉的比重为2.5~2.8，南阳玉的比重为2.5~2.9，若用比重为2.95的四溴甲烷重液测试，则软玉沉于液底，而岫岩玉或南阳玉都浮于液表。使用比重液鉴定小件的良渚玉器是快捷有效的方法。 二、 良渚玉器，是中国新石器时代晚期艺术创作的杰出成就。它的制作工艺，有一些方面在今天看来仍不可思议。由于没有高强硬度的金属工具，良渚玉器的制作完全依懒于石质和某些有机质的工具。良渚时代玉料的开采情况尚不明了，但其开璞成坯主要采用的是切割的方法。在出土的良渚器上，不少留有切割的痕迹，据专家考证，有锯切割和线切割两类。锯切割是直线切割，而线切割则留下了抛物线形的切痕。线切割的方法跟仿制品以金属铊具切割的方法有着天壤之别，一般来说，线切为抛物线切，切割后留下的台痕在切痕的外弧。有些仿制品，特别是玉璧，为了追求跟真品相象，也特意在表面留下几处切割凹痕，但这种痕迹均可明显看出是使用金属铊具碾琢有，凹痕底平，跟玉璧表面连接处常显突兀，有的甚至形成高差明显的台阶状台痕，远不如使用线切的真品的凹痕平缓柔和。
良渚时代钻孔的技术虽有管钻和锃钻两种，但玉器由于硬度大，所以主要采用了两面管钻的方法，进口大，中央相通处径小，有时错缝形成台痕，有的台痕上还留有1~2毫米宽的钻沟槽。玉琮是钻孔径较大的器物，也用两面管钻而成，较少错缝，加之后期制作中仔细的打磨，琮的穿孔壁常成为光洁的微弧面，很少孔壁完全平直的琮。镯的情形跟琮相仿。而仿制品钻孔多利用钻床完成，琮、璧等大件也采用两面钻孔，然后再加修治抛磨，但留下的钻孔痕迹跟真品不同。仿制品中的玉琮穿孔，虽经扩大入口，抛磨等手段处理，仍不免有孔壁过直生硬的感觉。良渚玉璧、玉钺的孔壁较少有修治抛磨，所以孔壁内常留有较明显的同心圆旋痕，而错缝形成的台面上也常有钻沟槽。仿制品为了达到真品的效果，对钻孔常要加以修治，所以孔壁多光滑，不见旋痕。 三、 仿制品的器型，几乎涵括了良渚玉器的所有种类，但为了投市场之好牟取高利，仿制者常选制有精美纹饰者，如琮、镯、三叉形饰、璜、冠状饰、钺端尾饰、在《良渚文化玉器》图录中寻到母型，但也有别出心裁的，笔者在杭州文物市场上就曾见到过三角形的玉琮。
仿制品的纹饰内容也多来源于《良渚文化玉器》图录以及文物考古杂志上发表的良渚文化玉器的图片和线图。虽不排除个别仿制者从盗掘者手中购进真品后依样仿制，但多数仿制者是没有过仔细观察真品的可能，所以不明底细将纹饰张冠李戴的也不少。例如良渚玉璧，目前的发掘品上都不见浅浮雕与阴线刻划相结合的神人兽面纹饰。极个别的传世品上有细阴线刻划的鸟纹图案，鸟纹图案线条极浅细。但仿制者为了牟利，常在玉璧表面施刻浅浮雕的神人兽面纹饰，画蛇添足，反倒让人一目了然是赝品。由于良渚玉器的发掘品深藏库房和展柜内，一般人难有用放大镜观察细部的机会，而照片线图是不能全面体现出纹饰的细部特征和琢刻工艺的，所以仿制品在纹饰方面也有不少漏洞。首先是工艺方面的，良渚时代，玉器纹饰的刻划一般认为是使用了硬度较大的石质刀具或鲨鱼牙齿，浅浮雕则还需借助于石英砂等中介物来完成，而现代仿品则以合金刚刀和钢锉为工具。工具的不同，必然在玉器纹饰琢刻过程中留下不同的细部特征。良渚时代，工具跟玉料的硬度相差不大，精细繁缛的纹饰实际上是费了许多功夫慢慢蹭划出来的，这种蹭划方法无法刻出长线条，深浅也不能一致。直线尚可平滑，弧形线条就扭曲明显，容易跑位。用放大镜观察，良渚玉器上的阴线系反复蹭划，断断续续细若游丝，线条边缘崩缺似锯齿的现象十分明显。而仿制品玉料硬度低，金刚石刀可轻易地在玉料表面刻划出阴线，所以尽管有的仿制品在仿制时有意模仿良渚玉器上反复蹭划断断续续的阴刻线，但总是似是而非。
仿制品纹饰依图录或线图琢刻，其表现手法及组合大谬者较少，但从纹饰的整体构图来看，尤其是那些琢刻了繁缛的神人兽面纹“神徽”的仿制品，总不如真品自然流畅，有的细总纹饰密集，显得仓促拥挤；而有的细部却又纹饰疏朗，显得空旷无理，很少能有真品构图上的神韵。同时，纹饰细部也常有漏洞可举，如象征神人羽冠的凸棱上的阴刻弦纹，真品刻划后碾磨细致，弦纹凹底部较圆润。凹凸线条的宽度也大致相等。而仿制品的阴刻底部常成尖锐的角度，给人以生硬之感。又如重环眼的钻磨，真品多数较浅，有的眼睛经后期抛磨后已半隐半现，但也有个别真品的眼钻得较深，而仿制品中的重环眼都较浅。
除了质料，制作工艺、造型和纹饰方面的差别，仿制品在后期制作上也有漏洞。如染色做旧仿沁是仿制品能否以假乱真的关键，也是各玉器作坊主秘不宣人的绝招，但这样获得的颜色、光泽都是无法跟真品相比的。有的仿制者还有意将器物打残后再修复，冒充出土品，结果往往弄巧成拙。
良渚玉器种类庞杂，色彩光泽也常随受沁程度的不同而呈现出多种变化，仿制者为求高利又挖空心思不择手段，但只要我们掌握真品在质料、制作工艺、造型纹饰等方面的特点，尤其是那些无法进行仿制的特点，就不难明辨真伪。
