用一个行程开关 和一个接触器 控制电动机的（启动停止)要怎么接线， 需要继电器吗？ 希望给个图
把行程开关串在启动按钮之前，这样到行程开关处就停止，但要手动将行程开关复制，控制电机重复启动可以，只要采用双常开触点按钮的基中一付常开触点与行程开关常闭触点并联即可在行程开关断开接触器控回路中重新启动。
行程开关1有信号输出时，线圈KM1通电吸合，KM1常闭触点断开，KM2线圈断电，KM1常开触点闭合，电机通电，同时线圈KM1自保持带电（图的中间部分），使得KM1常开触点保持闭合状态，电机正转。启动停止按钮是一个自保持按钮，闭合时启动，断开时停止。
扩展资料：
在起动过程中需要考虑的主要因素有最初起动转矩（堵转转矩）和起动电流（堵转电流）。由于鼠笼式转子异步电动机具有结构简单、成本低廉和维修工作量较小等一系列优点，在工业生产中得到了广泛的应用。在电源变压器允许的情况下，鼠笼型异步电动机应尽可能地采用全电压起动，这样既可以提高控制线路的可靠性，也可以减少电气的维修工作量。
参考资料来源：百度百科-电动机控制
电路图中QS、FU、KM、KT、SQ、SB分别是什么电器元件的文字符号
1、QS：刀开关。
2、FU：熔断器。
3、KM：接触器。
4、KA：中间继电器。
5、KI：过流（欠流）继电器。
6、KT：时间继电器。
7、SB：按钮。
8、SQ：行程开关。
扩展资料：
电器元器件布置图的设计应遵循以下原则：
1、必须遵循相关国家标准设计和绘制电器元件布置图。
2、相同类型的电器元件布置时，应把体积较大和较重的安装在控制柜或面板的下方。
3、发热的元器件应该安装在控制柜或面板的上方或后方，但热继电器一般安装在接触器的下面，以方便与电机和接触器的连接。
4、需要经常维护、整定和检修的电器元件、操作开关、监视仪器仪表，其安装位置应高低适宜，以便工作人员操作。
5、强电、弱电应该分开走线，注意屏蔽层的连接，防止干扰的窜入。
电器元器件的布置应考虑安装间隙，并尽可能做到整齐、美观。
参考资料：百度百科-电气原理图
电路图中，KT代表什么？
KT是时间继电器。
你这个电路图的X是时间继电器线圈的图形符号。
系(通电延时)时间继电器，通电延时就是线圈通电后，常开和常闭触点延时后才动作，线圈断电后立即复位。还有是带瞬时触点的时间继电器。

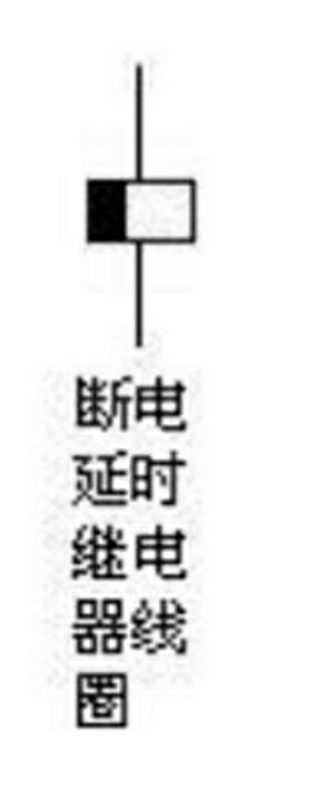

而(断电延时) 继电器的图形符号是X变成黑色。
断电延时就是线圈通电后，常开和常闭触点立即动作，线圈断电后延时工作。
触点圆弧开口方向是动作方向。
时间继电器图形符号就这两种，X是通电延时，黑是断电延时。记住通电断电就行。
电路图中KT代表什么电器？
电路图中KT代表时间继电器。
1、一般电路图中，SB代表按钮开关，KM代表接触器，QS代表手动三极开关，SQ代表行程开关，FU代表保险丝，BTE代表热继电器。
2、时间继电器是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。
3、时间继电器的电气控制系统中是一个非常重要的元器件。一般分为通电延时和断电延时两种类型。 从动作的原理上有电子式、机械式等。电子式的是采用电容充放电再配合电子元件的原理来实现延时动作。机械式的样式较多，有利用气囊、弹簧的气囊式。

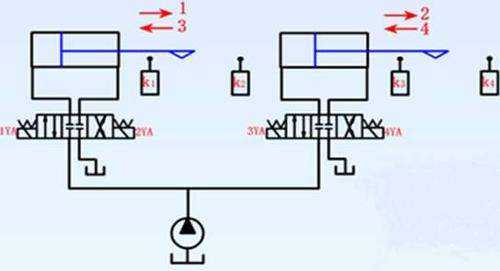

两只时间继电器和一只行程开关怎么控制电机来回，求电路图
如图

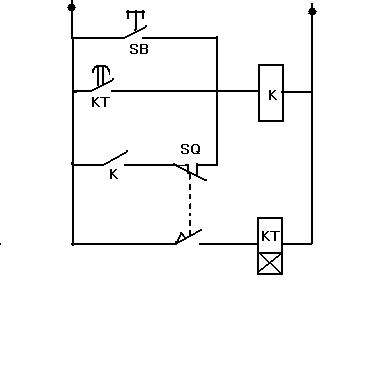

按SB，继电器吸合，经触点K,SQ自保，电机启动运转，碰到行程开关SQ（上）常闭断开继电器K的同时（下）常开触点接通时间继电器开始延时30分，延时到KT触点启动电机，行程开关复位，开始新的循环
