理想运放的指标理想化的结果有 () 。

什么是理想运放,指标参数有什么特点

理想运放只是一种假设中的概念,在简化电路运算时引入。理想运放的定义是输入阻抗无穷大、开环增益无穷大、带宽无穷大、输出电阻为0、输入失调电压为0。

什么是理想集成运算放大器,其有哪些主要的技术指标?

理想运算放大器:实际运放的开环电压增益非常大,可以近似认为A=∞和e=0。此时,有限增益运放模型可以进一步简化为理想运放模型,简称理想运放。集成运算放大器的主要性能指标:

1、开环差模电压增益Aud.当集成运放的输出端与输入端之间无任何外接原件连接时,输出电压与输入电压之比,定义为开环差模电压增益,即Aud=U0/ui。集成运放的开环差模电压增益Aud越大越好,理想运放的开环电压增益Aud→∞。

2、最大输出电压Uopp。在指定的电源电压下,集成运放的最大不失真输出电压幅度,如F007在电源电压为正负15V时,Uopp为正负12V。

3、差模输入电阻Rid。集成运放的差模输入电阻 Rid,就是从集成运放两个输入端看入的等效电阻。它反映集成运放从信号源中吸取电流的大小。定义Rid= Uid/Iid。差模输入电阻Rid越大越好,理想运放的差模输入电阻Rid →∞

4、输出电阻R0。集成运放的输出电阻就是从运放输出端向运放看入的等效信号源内阻,集成运放的输出电阻越小越好,理想运放的输出电阻 R0→∞

5、共模抑制比KCMR.集成运放的KCMR与差放电路的定义相同,即差模电压增益与共模电压增益之比,常用分贝表示,即KCMR=20 ㏒∣Aud /Auc ∣ (db)集成运放的共模抑制比越大越好理想运放KCMR →∞

6、最大共模输入电压幅度uicm 。当集成运放两个输入端之间所加的共模

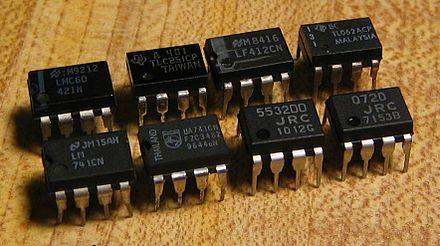

运算放大器

运算放大器(Operational Amplifier,简称OP、OPA、OPAMP)是一种直流耦合﹐差模(差动模式)输入、通常为单端输出(Differential-in, single-ended output)的高增益(gain)电压放大器,因为刚开始主要用于加法,乘法等运算电路中,因而得名。一个理想的运算放大器必须具备下列特性:无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。最基本的运算放大器如图1-1。一个运算放大器模组一般包括一个正输入端(OP_P)、一个负输入端(OP_N)和一个输出端(OP_O)。 通常使用运算放大器时,会将其输出端

集成放大电路中什么是理想运放

http://baike.baidu.com/view/3057228.htm 指标理想化的运放。 1)差模开环电压增益Avd=∞; (2)差模输入电阻Rid=∞; (3)输出电阻Ro=0; (4)共模抑制比KCMR=∞; (5)输入偏置电流IIB=0; (6)输出失调电压VIO、失调电流IIO及其温漂αVIO、αIIO均为零; (7)单位增益带宽BWG=∞; (8)转换速率SR=∞,等。

理想运算放大器具有什么特征?从它的特征可以得出什么结论

理想的运算放大器具备下列特性: 一个理想的运算放大器(ideal OPAMP)必须具备下列特性: 无限大的输入阻抗(Zin=∞):理想的运算放大器输入端不容 许任何电流流入,即上图中的V+与V-两端点的电流信号恒为零,亦即输入阻抗无限大。 趋近于零的输出阻抗(Zout=0):理想运算放大器的输出端是一个完美的电压源,无论流至放大器负载的电流如何变化,放大器的输出电压恒为一定 反相闭回路放大器 值,亦即输出阻抗为零。 无限大的开回路增益(Ad=∞):理想运算放大器的一个重要性质就是开回路的状态下,输入端的差动信号有无限大的电压增益,这个特性使得运算放大器十分适合在实际应用时加上负反馈
